工控主板上LVDS與EDP有什么區別？該如何選擇

LVDS和EDP都是工控板上的顯示信號輸出接口，只是兩者各有各的特點，用戶需根據自己所需，選擇不同的即可。LVDS和EDP大概有以下幾點區別：

工控主板上的LVDS與EDP都是內置式的顯示信號輸出口，常用于工業平板電腦、筆記本電腦、工控一體機、觸摸查詢機、自助終端、PDA掌上電腦，儀器儀表等設備上

1、LVDS與EDP輸出分辨率不同。

LVDS目前輸出分辨率只能達到1080P，也就是1920*1080，60Hz。LVDS常見的分辨率有1280*1024，1024*768，800*600，640*480，1366*768，1280*800，1440*900，等等，如果你使用的設備顯示屏是小屏，那么就可以選擇帶LVDS口的工控主板。

EDP帶寬為32.4 Gbps，支持分辨率高達8K（7680x4320）@60Hz，并且向下兼容4K，2K等分辨率，非常適合需要高清顯示的場合，比如筆記本，便攜式產品，商顯，自助終端等。

2、LVDS與EDP接口的功耗不同

由于LVDS接口的液晶屏與EDP液晶屏的原理不同，LVDS接口的液晶屏需要更大的電流電壓驅動，相比之下，EDP屏則只需求很小的電流電壓就能驅動，在使用電池供電的便攜式產品時，EDP接口能更省電，續航時間更長。

3、LVDS與EDP接口的抗干擾能力不同。

LVDS是一種利用低壓差分信號技術進行高速數據傳輸?shù)慕涌凇VDS通過將信號分成正負兩個通道來減少噪聲和干擾，提高信號傳輸?shù)目煽啃浴Ｔ谝恍┬盘枏碗s，干擾較強的工廠車間、醫療設備、車載設備等場合下，選擇LVDS能有更好的穩定性。

4、LVDS與EDP接口在調試時，步驟不同。

通常情況下，LVDS是有單獨一個芯片控制輸出信號，分辨率是固定不變的。在使用不同的液晶屏時，通常是需要刷寫不同的屏參或是在BIOS里修改不同的屏參去適配。

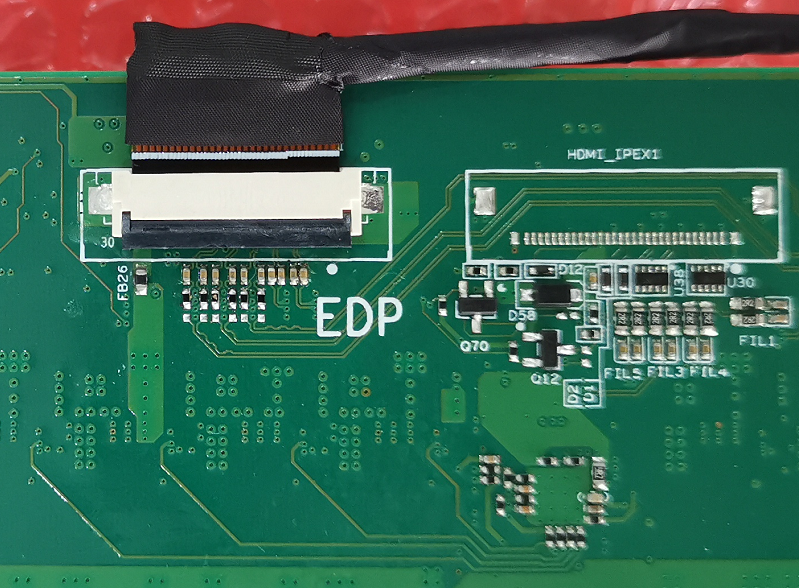

而EDP信號通常是由GPU直接輸出，只要在操作系統里裝好了顯卡驅動，它就能根據不同的EDP屏，輸出適合的分辨率，做到即插即用，調試更為便捷。

5、LVDS接口與EDP接口傳輸信號上不同

EDP接口是數字接口，傳輸?shù)氖歉咔鍞?shù)字信號，并且由于EDP帶寬大，可以同時傳輸高清圖像與高清音頻信號。而LVDS接口則只能傳輸圖像信號。

6、LVDS接口與EDP接口在工控板上的數量不同。

這一條主要取決于工控板的PCB設計。通常情況下，工控主板都只有一個LVDS接口，但澤創的部分工控主板上EDP接口有2個，這就便于一些需要使用雙屏顯示的用戶選用。
